《pcb基本概念介绍》docx

作者: 李保力  日期:2025-04-17 06:25:51  点击数:

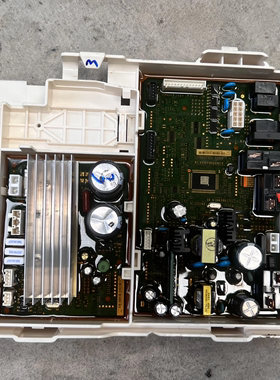

《pcb基本概念介绍》docx(图1)

  电路板求助编辑百科名片印刷电路电路板的名称有:线路板,PCB板,铝基板,高频板,PCB,超薄线路板,超薄电路板,印刷(铜刻蚀技术)电路板等。电路板使电路迷你化、直观化,对于固定电路的批量生产和优化用电器布局起重要作用。目录组成主要分类电路板检测仪工作层面设计过程测试方法针床测试法电路板的观测双探针飞针测试法维修知识维修费用标准电路板维修收费标准电路板维修说明验收线路板改制、仿制工程报价电路板的维护组成主要分类电路板检测仪工作层面设计过程测试方法针床测试法电路板的观测双探针飞针测试法维修知识维修费用标准电路板维修收费标准电路板维修说明验收线路板改制、仿制工程报价电路板的维护展开编辑本段组成电路板主要由焊盘、过孔、安装孔、导线、元器件、接插件、填充、电气边界电路板产业区等组成,各组成部分的主要功能如下: 焊盘:用于焊接元器件引脚的金属孔。过孔:有金属过孔和非金属过孔,其中金属过孔用于用于连接各层之间元器件引脚。安装孔:用于固定电路板。导线:用于连接元器件引脚的电气网络铜膜。接插件:用于电路板之间连接的元器件。填充:用于地线网络的敷铜,可以有效的减小阻抗。电气边界:用于确定电路板的尺寸,所有电路板上的元器件都不能超过该边界。电路板为以下三种:电路板单面板 Single-SidedBoards 我们刚刚提到过,在最基本的PCB上,零件集中在其中一面,导线则集中在另一面上。因为导线只出现在其中一面,所以我们就称这种PCB叫作单面板(Single-sided)。因为单面板在设计线路上有许多严格的限制(因为只有一面,布线间不能交*而必须绕独自的路径),所以只有早期的电路才使用这类的板子。双面板 Double-SidedBoards 这种电路板的两面都有布线。不过要用上两面的导线,必须要在两面间有适当的电路连接才行。这种电路间的「桥梁」叫PG电子娱乐平台做导孔(via)。导孔是在PCB上,充满或涂上金属的小洞,它可以与两面的导线相连接。因为双面板的面积比单面板大了一倍,而且因为布线可以互相交错(可以绕到另一面),它更适合用在比单面板更复杂的电路上。多层板【多层板】在较复杂的应用需求时,电路可以被布置成多层的结构并压合在一起,并在层间布建通孔电路连通各层电路。内层线路铜箔基板先裁切成适合加工生产的尺寸大小。基板压膜前通常需先用刷磨、微蚀等方法将板面铜箔做适当的粗化处理,再以适当的温度及压力将干膜光阻密合贴附其上。将贴好干膜光阻的基板送入紫外线曝光机中曝光,光阻在底片透光区域受紫外线照射后会产生聚合反应(该区域的干膜在稍后的显影、蚀铜步骤中将被保留下来当作蚀刻阻剂),而将底片上的线路影像移转到板面干膜光阻上。撕去膜面上的保护胶膜后,先以碳酸钠水溶液将膜面上未受光照的区域显影去除,再用盐酸及双氧水混合溶液将裸露出来的铜箔腐蚀去除,形成线路。最后再以氢氧化钠水溶液将功成身退的干膜光阻洗除。对于六层(含)以上的内层线路板以自动定位冲孔机冲出层间线路对位的铆合基准孔。四层电路板Multi-LayerBoards 为了增加可以布线的面积,多层板用上了更多单或双面的布线板。多层板使用数片双面板,并在每层板间放进一层绝缘层后黏牢(压合)。板子的层数就代表了有几层独立的布线层,通常层数都是偶数,并且包含最外侧的两层。大部分的主机板都是4到8层的结构,不过技术上可以做到近100层
